Schrittmotoren mechanisch kompatibel zum NEMA-Standard an.
Die bipolaren 2-Phasen-Motoren sind in den Größen NEMA11 (28 mm Flansch), NEMA14 (42 mm Flansch) und NEMA24 (60mm Flansch) kurzfristig lieferbar.
Das Drehmoment der ab Lager verfügbaren Schrittmotoren reicht von 0,06Nm bis zu 3,10Nm. Neben der normalen Ausführung mit offenen Kabelenden sind alle auch mit bereits angeschlagenen Steckern der JST PH- bzw. EH-Serie lieferbar. Zur Nutzung in Kombination mit Steuerungen mit magnetischer Encoderauswertung ist zudem als Option ein in das hintere Ende der Welle eingelassener Magnet lieferbar.
- Schrittmotoren mit offenen Kabelenden und ohne Magnet (Endung -A),
- Schrittmotoren mit Encodermagnet und JST-Steckern (Endung -M)
–> NEMA23 Schrittmotoren sind aktuell als Muster in Einzelstücken verfügbar.
–> Weitere Schrittmotoren (z.B. mit den Flanschmaßen 20mm und 86mm) kommen stetig hinzu!
Die Schrittmotoren sind kurzfristig verfügbar und haben auch in größeren Mengen auf Bestellung und bei kundenspezifischen Anpassungen eine überschaubare Lieferzeit.
Bei Interesse oder weiterführenden Fragen, kontaktieren Sie uns!

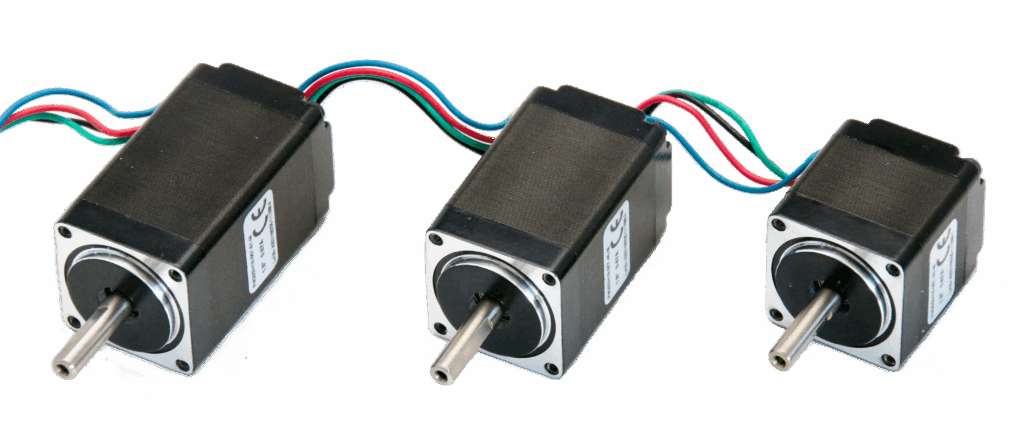

Schrittmotoren NEMA 8
mit 28mm Flanschmaß
PM28SH18-067-32-A –> 0,67A, 32mm lang, 0,06Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM28SH18-067-32-M –> 0,67A, 32mm lang, 0,06Nm Haltemoment, mit Magnet, 4pol. PH-Stecker
PM28SH18-067-45-A –> 0,67A, 45mm lang, 0,095Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM28SH18-067-45-M –> 0,67A, 45mm lang, 0,095Nm Haltemoment, mit Magnet, 4pol. PH-Stecker
PM28SH18-067-51-A –> 0,67A, 51mm lang, 0,12Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM28SH18-067-51-M –> 0,67A, 51mm lang, 0,12Nm Haltemoment, mit Magnet, 4pol. PH-Stecker

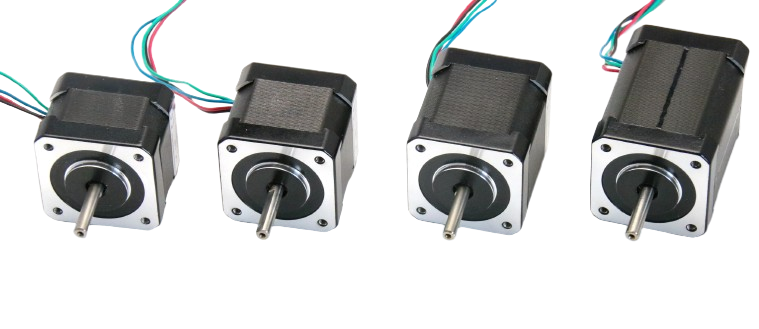

Schrittmotoren NEMA 14
mit 42mm Flanschmaß
PM42SH18-10-33-A –> 1,0A, 33mm lang, 0,27Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM42SH18-20-33-M –> 2,0A, 33mm lang, 0,22Nm Haltemoment, mit Magnet, 4pol. PH-Stecker
PM42SH18-10-38-A –> 1,0A, 45mm lang, 0,35Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM42SH18-20-38-M –> 2,0A, 45mm lang, 0,036Nm Haltemoment, mit Magnet, 4pol. PH-Stecker
PM42SH18-10-47-A –> 1.0A, 47mm lang, 0,49Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM42SH18-28-47-A –> 2.8A, 47mm lang, 0,40Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM42SH18-20-47-M –> 2.0A, 47mm lang, 0,44Nm Haltemoment, mit Magnet, 4pol. PH-Stecker
PM42SH18-10-60-A –> 1.0A, 60mm lang, 0,70Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM42SH18-20-60-M –> 2.0A, 60mm lang, 0,70Nm Haltemoment, mit Magnet, 4pol. PH-Stecker
Schrittmotoren NEMA 23
mit 57mm Flanschmaß
Bisher nur bemustert!
PM57SH18-28-41-A –> 2,8A, 41mm lang, 0,55Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM57SH18-28-41-M –> 2,8A, 41mm lang, 0,55Nm Haltemoment, mit Magnet, 4pol. EH-Stecker
PM57SH18-28-51-A –> 2,8A, 51mm lang, 1,01Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM57SH18-28-51-M –> 2,8A, 51mm lang, 1,01Nm Haltemoment, mit Magnet, 4pol. EH-Stecker
PM57SH18-28-56-A –> 2,8A, 56mm lang, 1,26Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM57SH18-28-56-M –> 2,8A, 56mm lang, 1,26Nm Haltemoment, mit Magnet, 4pol. EH-Stecker
PM57SH18-28-76-A –> 2,8A, 76mm lang, 1,89Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM57SH18-28-76-M –> 2,8A, 76mm lang, ,089Nm Haltemoment, mit Magnet, 4pol. EH-Stecker

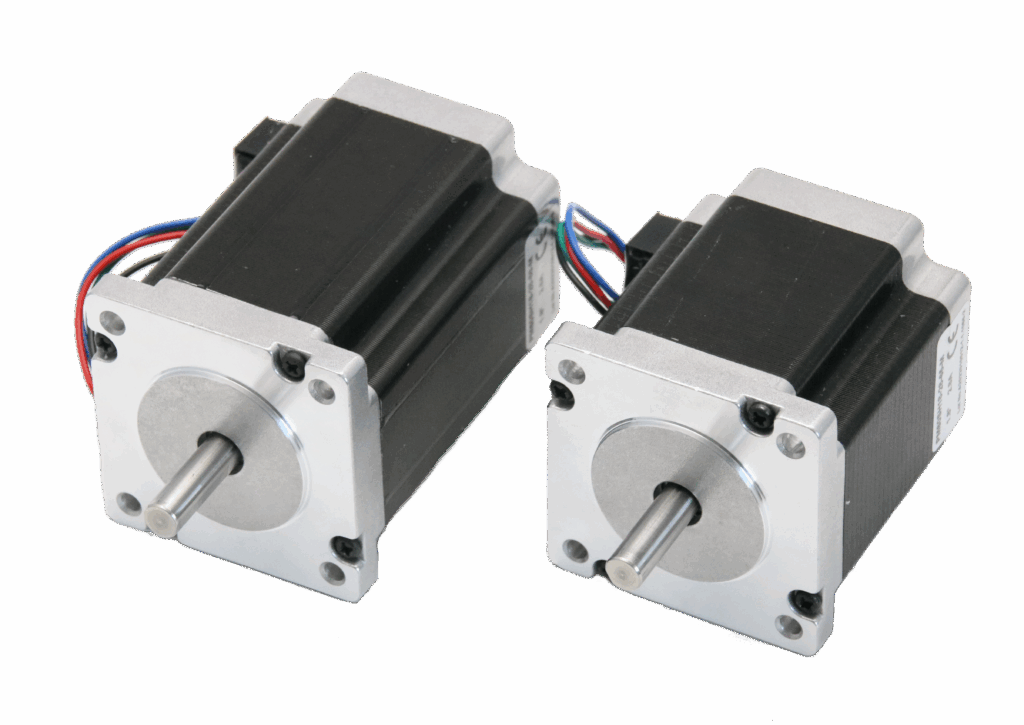

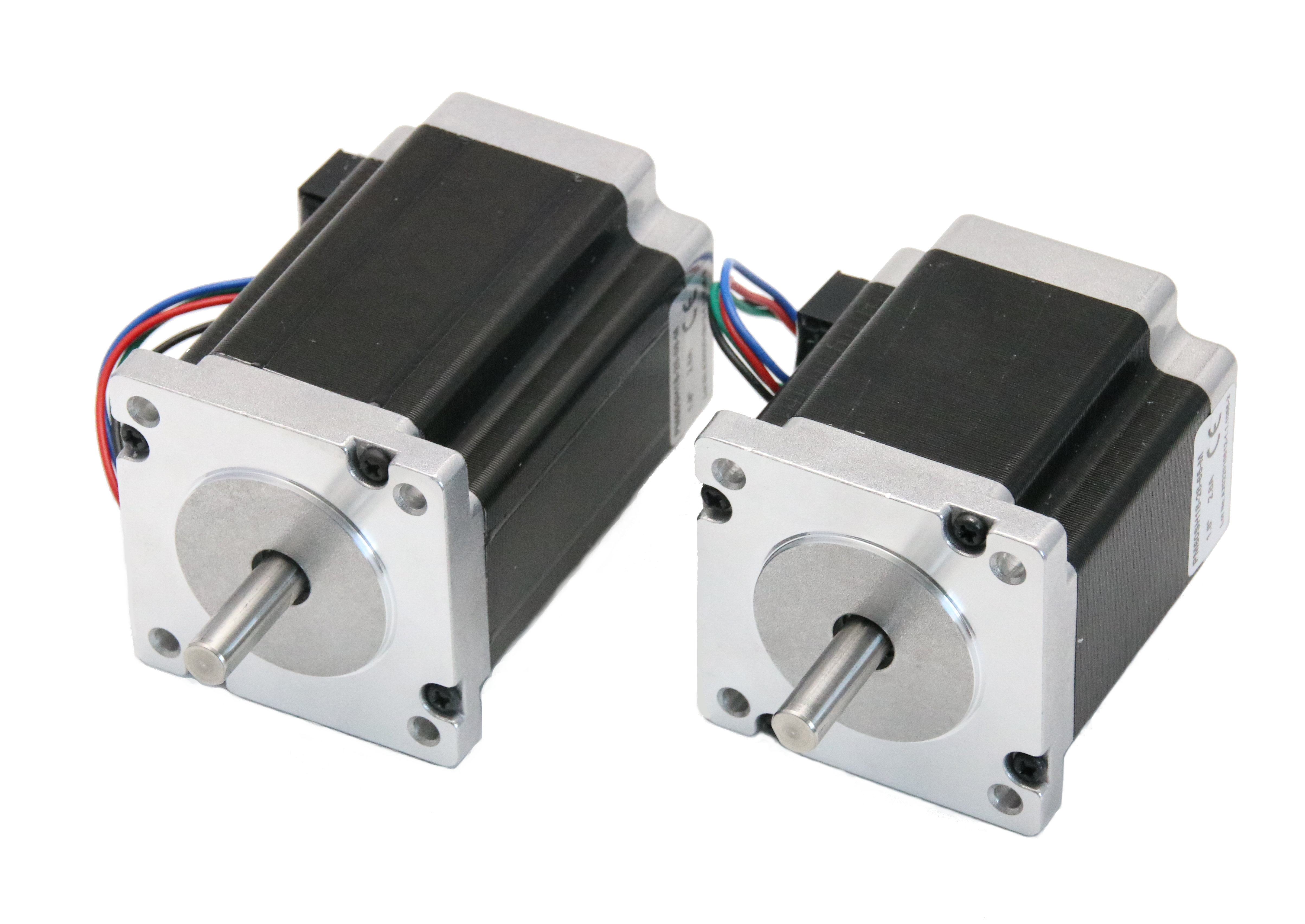

Schrittmotoren NEMA 24
mit 60mm Flanschmaß
PM60SH18-28-45-A –> 2,8A, 45mm lang, 1,10Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM60SH18-28-45-M –> 2,8A, 45mm lang, 1,10Nm Haltemoment, mit Magnet, 4pol. EH-Stecker
PM60SH18-28-56-A –> 2,8A, 56mm lang, 1,65Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM60SH18-28-56-M –> 2,8A, 56mm lang, 1,65Nm Haltemoment, mit Magnet, 4pol. EH-Stecker
PM60SH18-28-65-A –> 2,8A, 65mm lang, 2,2Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM60SH18-28-65-M –> 2,8A, 65mm lang, 2,2Nm Haltemoment, mit Magnet, 4pol. EH-Stecker
PM60SH18-28-86-A –> 2,8A, 86mm lang, 3,1Nm Haltemoment, ohne Magnet, mit offenen Kabelenden
PM60SH18-28-86-M –> 2,8A, 86mm lang, 3,0Nm Haltemoment, mit Magnet, 4pol. EH-Stecker
