Mechatronische Einheiten bestehend aus Motor, Steuerung, Sensorik und Gehäuse!
Eigenschaften
- Haltemomente von 0,06 Nm bis 3,00 Nm ab Lager verfügbar
- integrierte Encoderlösung open loop (Standradausführung) oder closed loop (Endung-C)
- Standardmäßig mit Gehäuse ready-to-use (IP20), wahlweise mit Alugehäuse IP42, IP54 auf Wunsch möglich
- Varianten speziell für den Gerätebau verfügbar
- Ansteuerung CANopen, ModBus RTU oder über konfigurierbare Pins
- kundenspezifische Protokolle möglich
- kundenspezifische Hardwarekonfigurationen auch in kleinen Serien möglich
- Betriebsspannungen 12V bis 48V

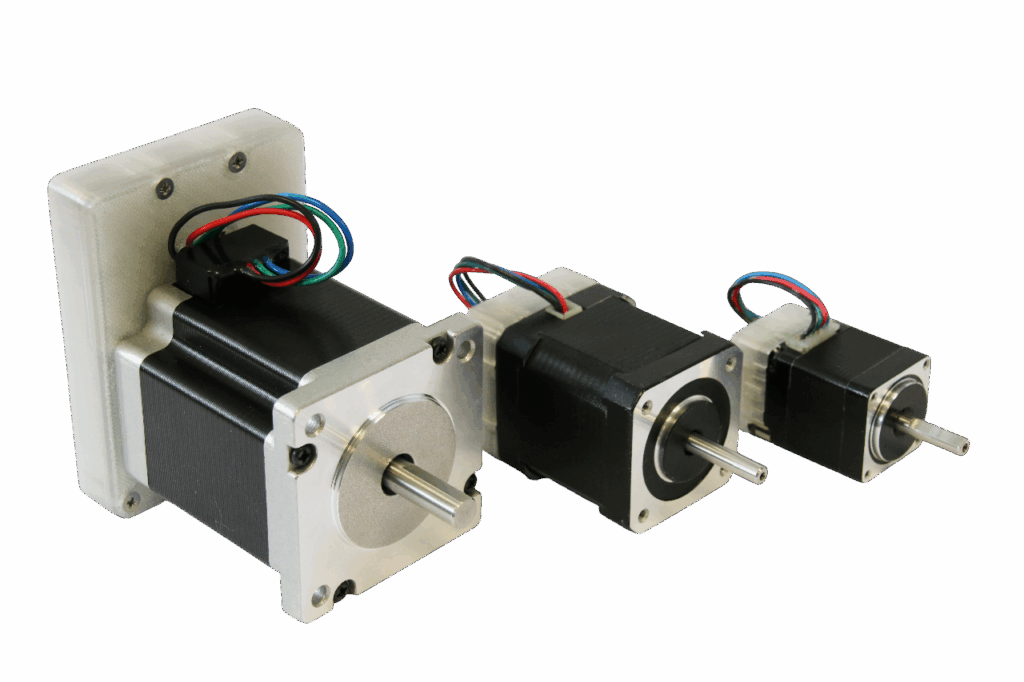

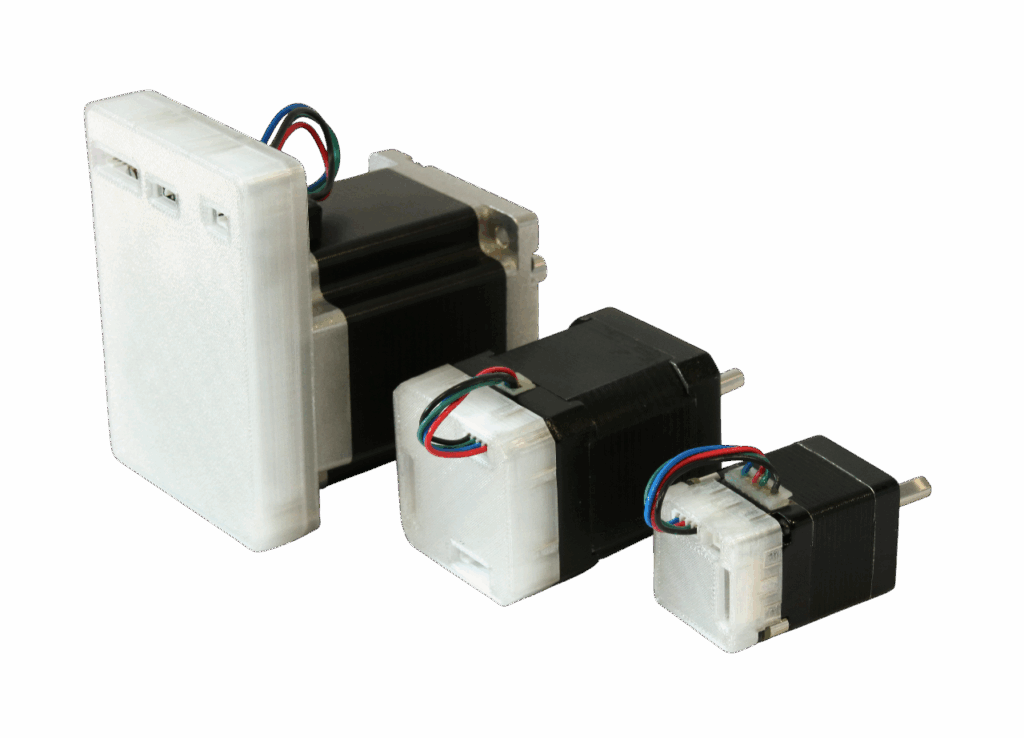

Standard-Artikel – MotionDrive inkl. Kunststoffgehäuse
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder ModBus Firmware
Magnetencoderauswertung, open Loop
ready-to-use Kunststoffgehäuse aus 3D Druck, IP20
Schutz vor Berührung der Elektronik

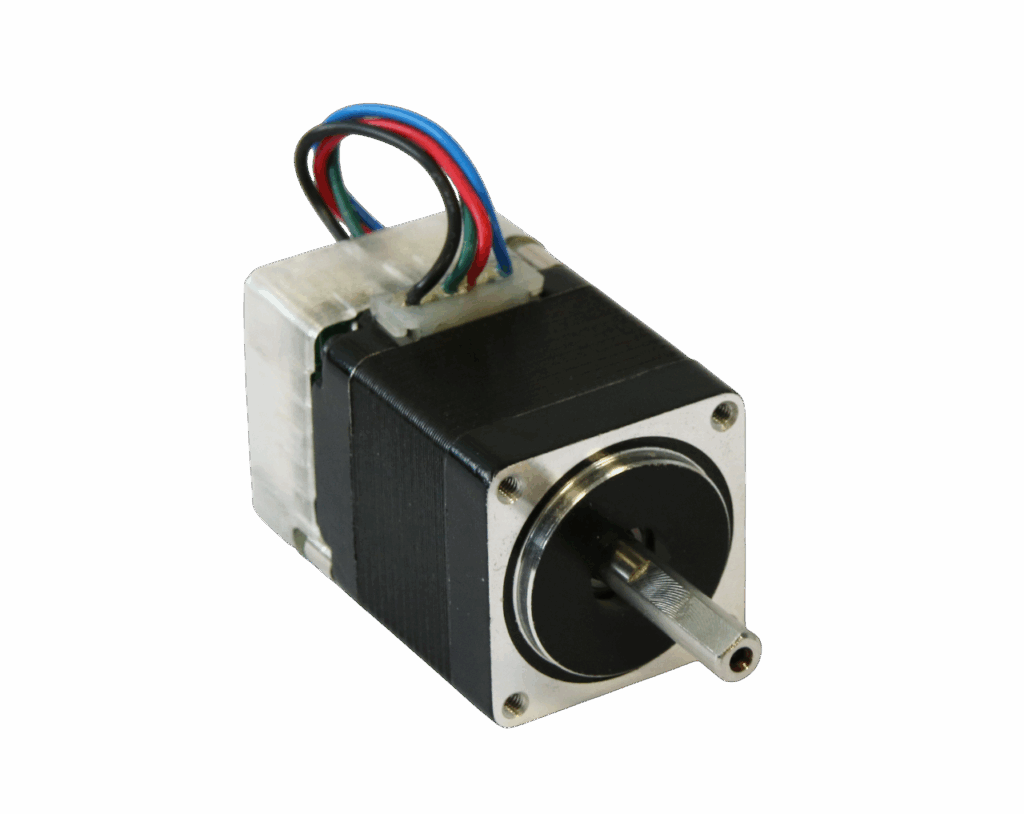

MD28 – MotionDrive28
Schrittmotor mit 28mm Flanschmaß (NEMA11) und 0.06 bis 0.12 Nm Haltemoment
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder ModBus Firmware, 24V, 1.1A RMS, 2A Peak
MD28-006
0,06 Nm Haltemoment
MD28-009
0.09 Nm Haltemoment
MD28-012
0.12 Nm Haltemoment

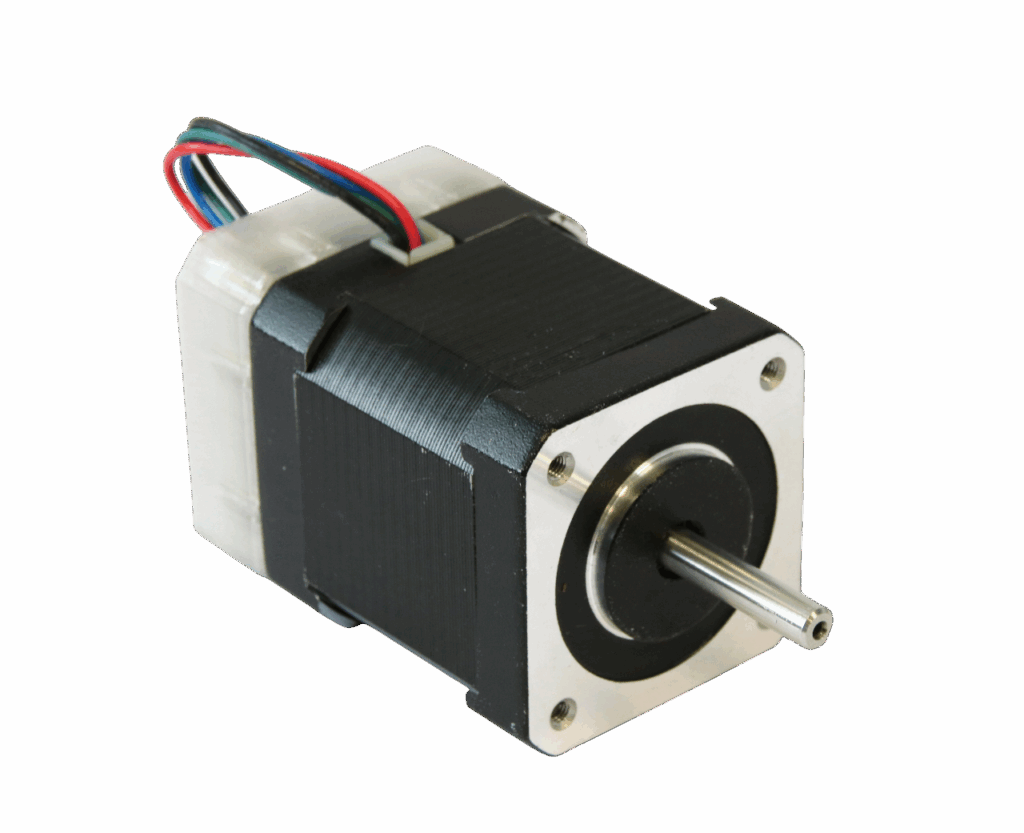

MD42 – MotionDrive42
Schrittmotor mit 42mm Flanschmaß (NEMA17) und 0.22 bis 0.70 Nm Haltemoment
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder ModBus Firmware, 24V, 2.2A RMS, 4A Peak
MD42-022
0.22 Nm Haltemoment
MD42-036
0.36 Nm Haltemoment
MD42-044
0.44 Nm Haltemoment
MD42-070
0.70 Nm Haltemoment

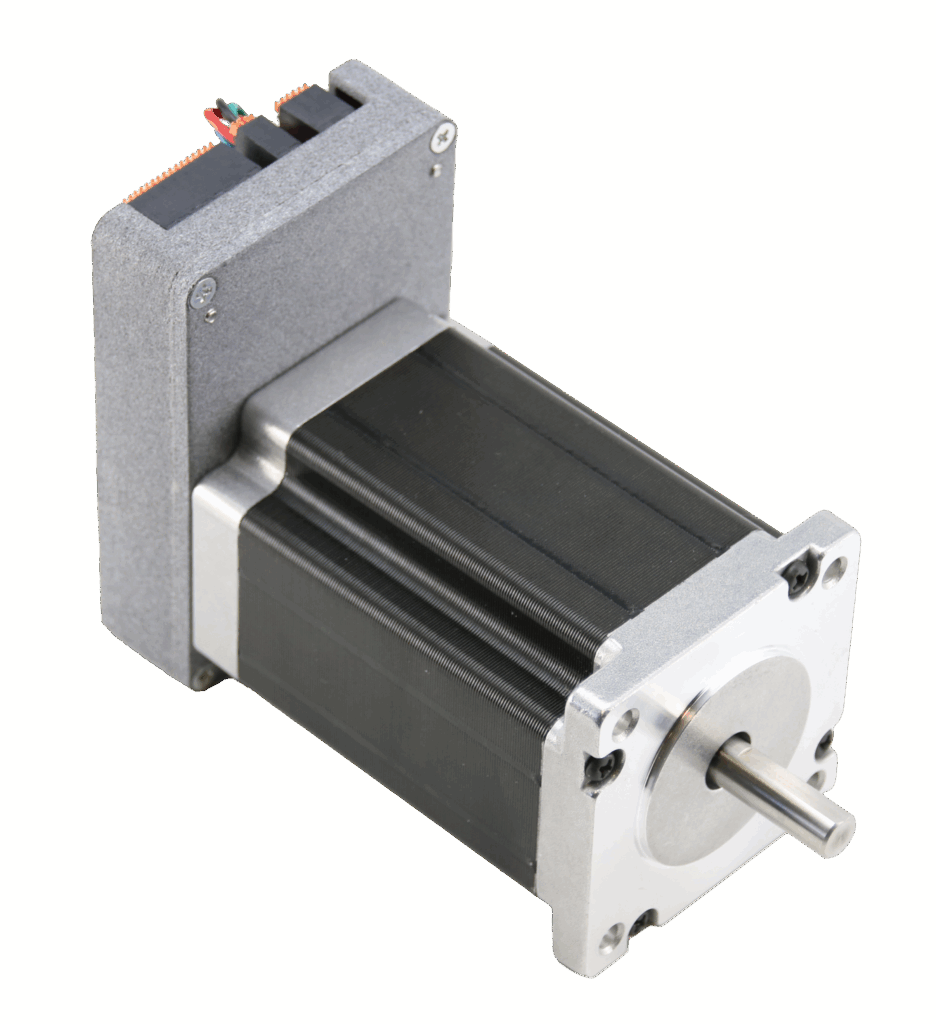

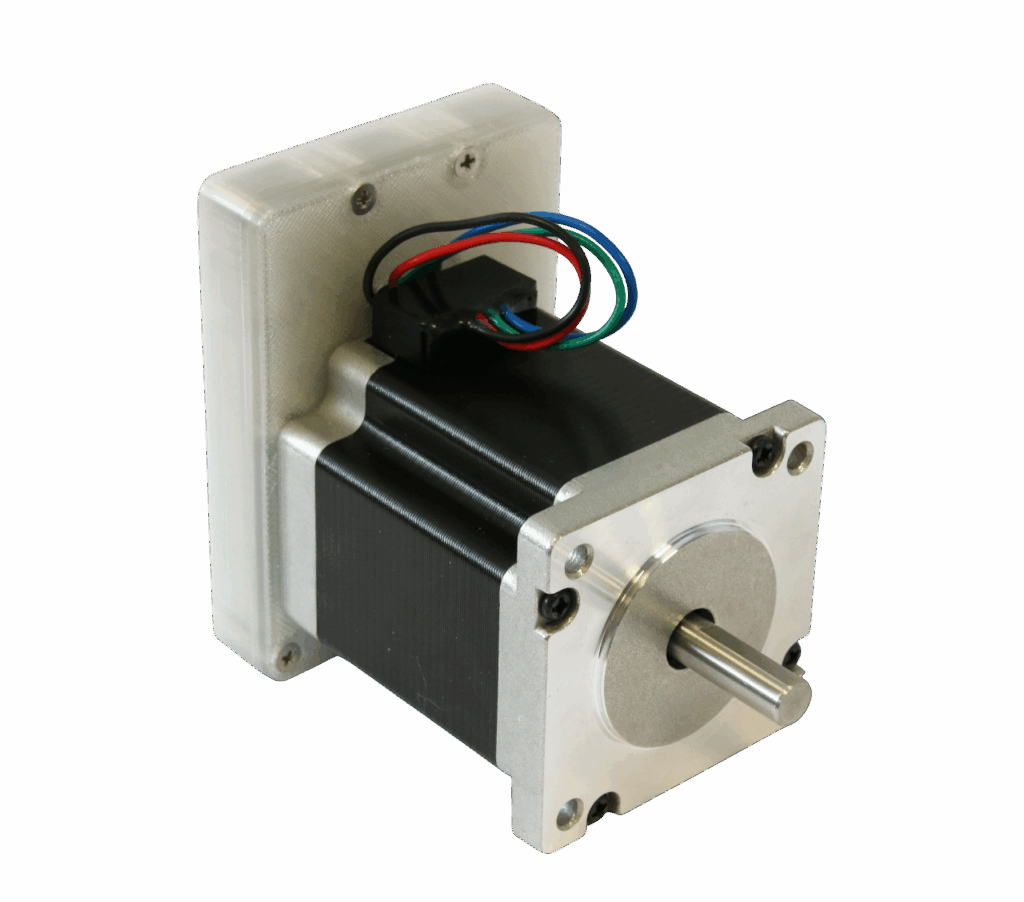

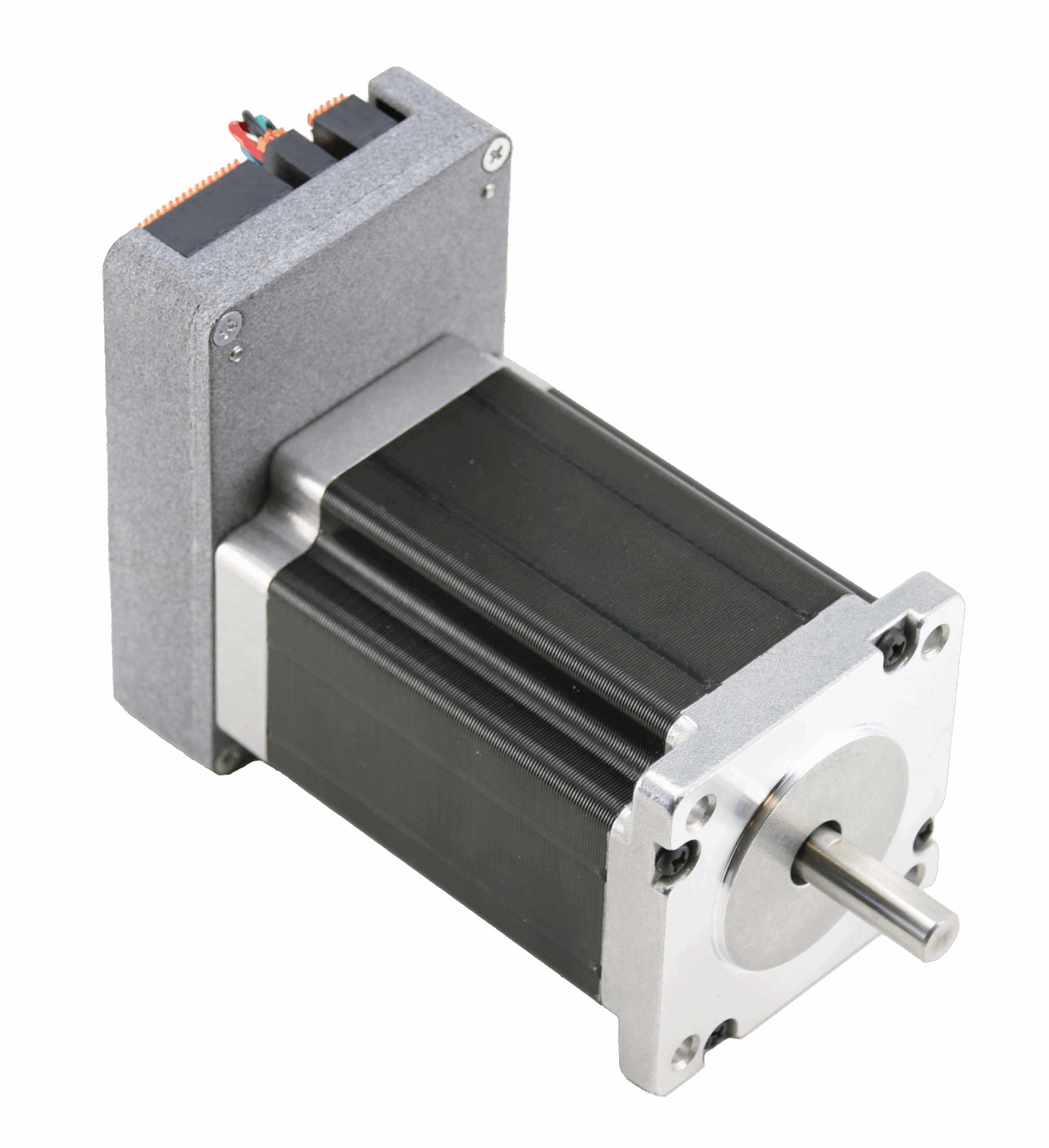

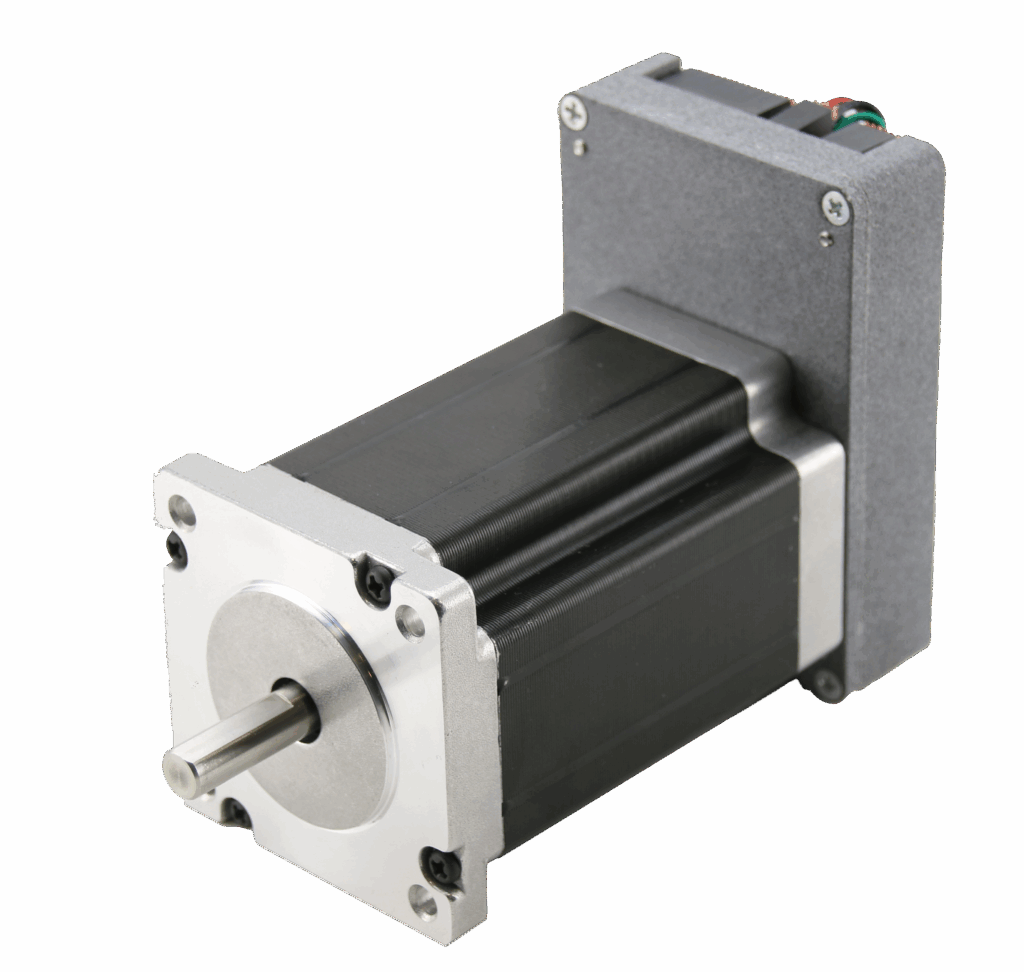

MD60 – MotionDrive60
Schrittmotor mit 60mm Flanschmaß (NEMA24) und 2.10 bis 3.00 Nm Haltemoment
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder ModBus Firmware, 2.8A RMS, logic 24V – driver 48V, 24V SPS IO
MD60-210
2.10 Nm Haltemoment
MD60-310
3.10 Nm Haltemoment
MotionDrive60 mit Closed Loop (Endung -C)
im Kunststoffgehäuse
ready-to-use Kunststoffgehäuse IP20 mit Schutz vor Berührung der Elektronik
mit Closed Loop Magnetencodereauswertung
MD60-210-C
2.10 Nm Haltemoment
MD60-300-C
3.00Nm Haltemoment
MotionDrive60 mit Closed Loop und induktivem Encoder (Endung -CI)
im Kunststoffgehäuse
ready-to-use Kunststoffgehäuse IP20 mit Schutz vor Berührung der Elektronik
mit Closed Loop Magnetencodereauswertung
MD60-210-CI
2.10 Nm Haltemoment
MD60-300-CI
3.00 Nm Haltemoment

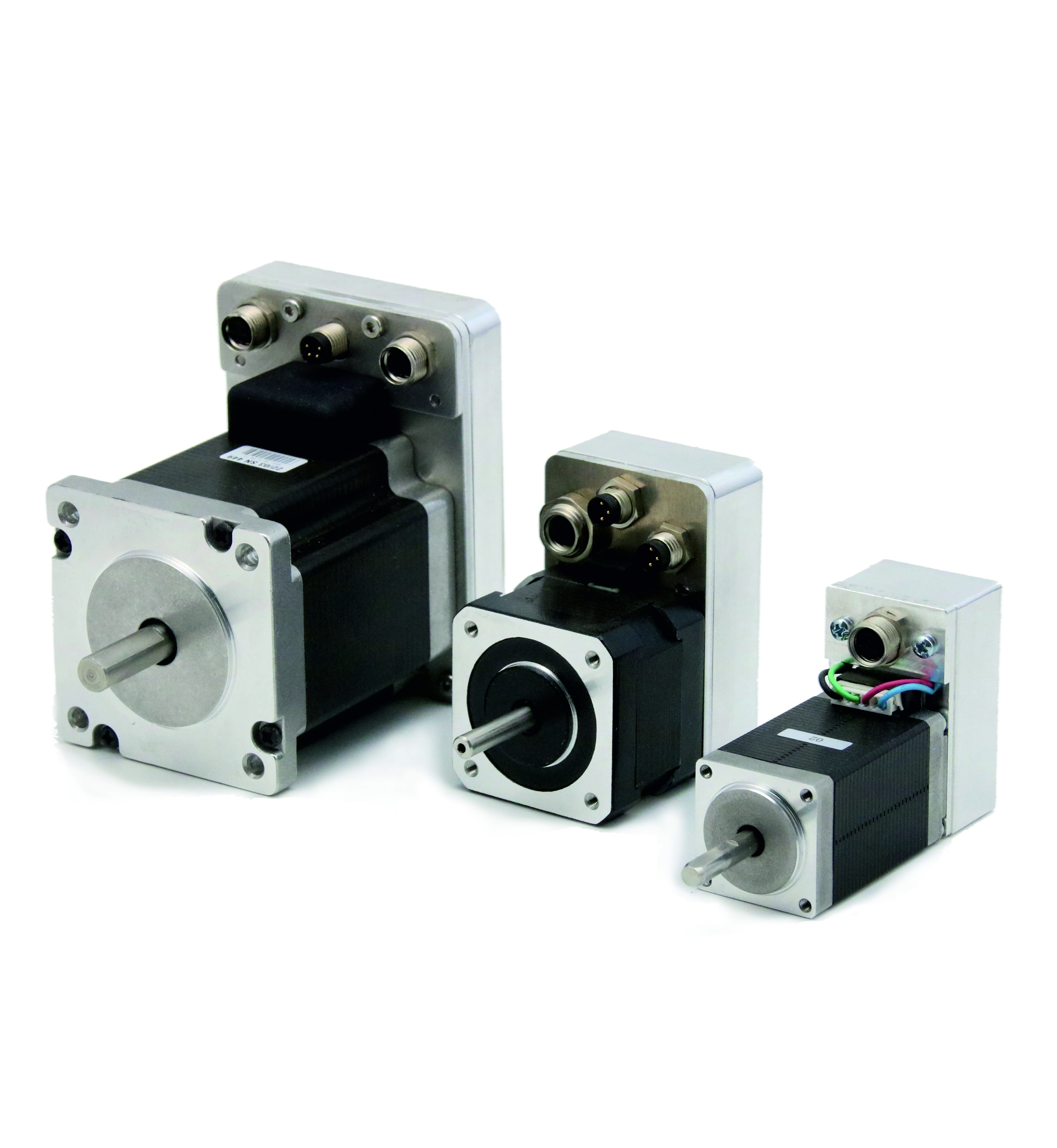

MotionDrive inkl. SP-Metallgehäuse
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder ModBus Firmware
Magnetencoderauswertung, open Loop
Aluminiumgehäuse zum Schutz der Elektronik
geschützt gegen feste Fremdkörper mit einem Durchmesser ab 1,0 mm sowie gegen tropfendes Wasser nach IP42

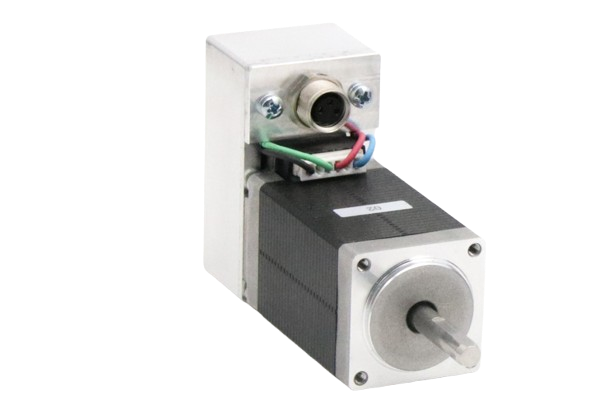

MD28-SP – MotionDrive28-SP
Schrittmotor mit 28mm Flanschmaß (NEMA11) und 0.06 bis 0.12 Nm Haltemoment
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder Modbus Firmware, 24V, 1.1A RMS, 2A Peak
MD28-006-SP
0.06 Nm Haltemoment
MD28-009-SP
0.09 Nm Haltemoment
MD28-012-SP
0.12 Nm Haltemoment

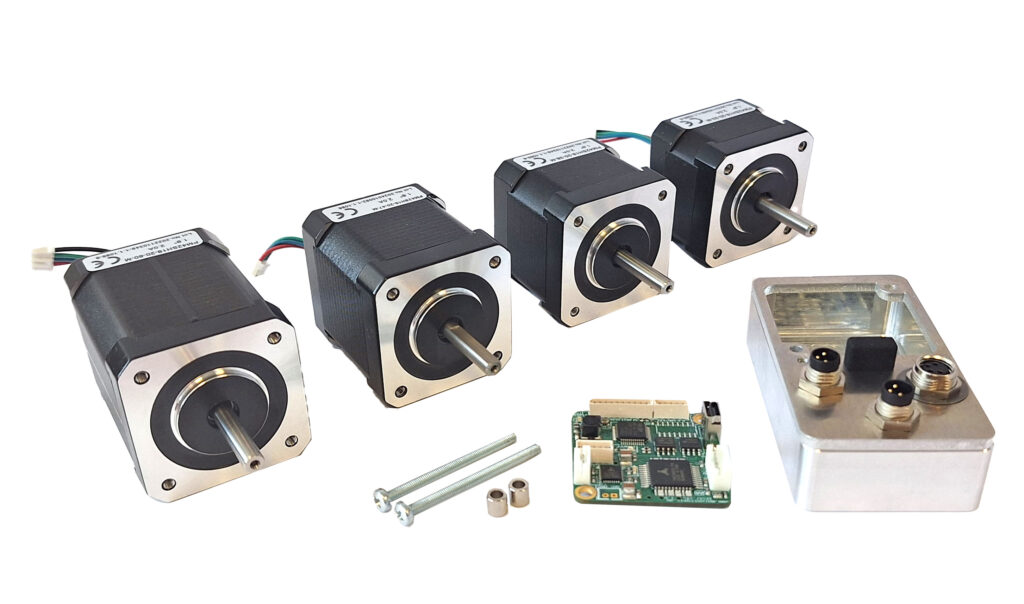

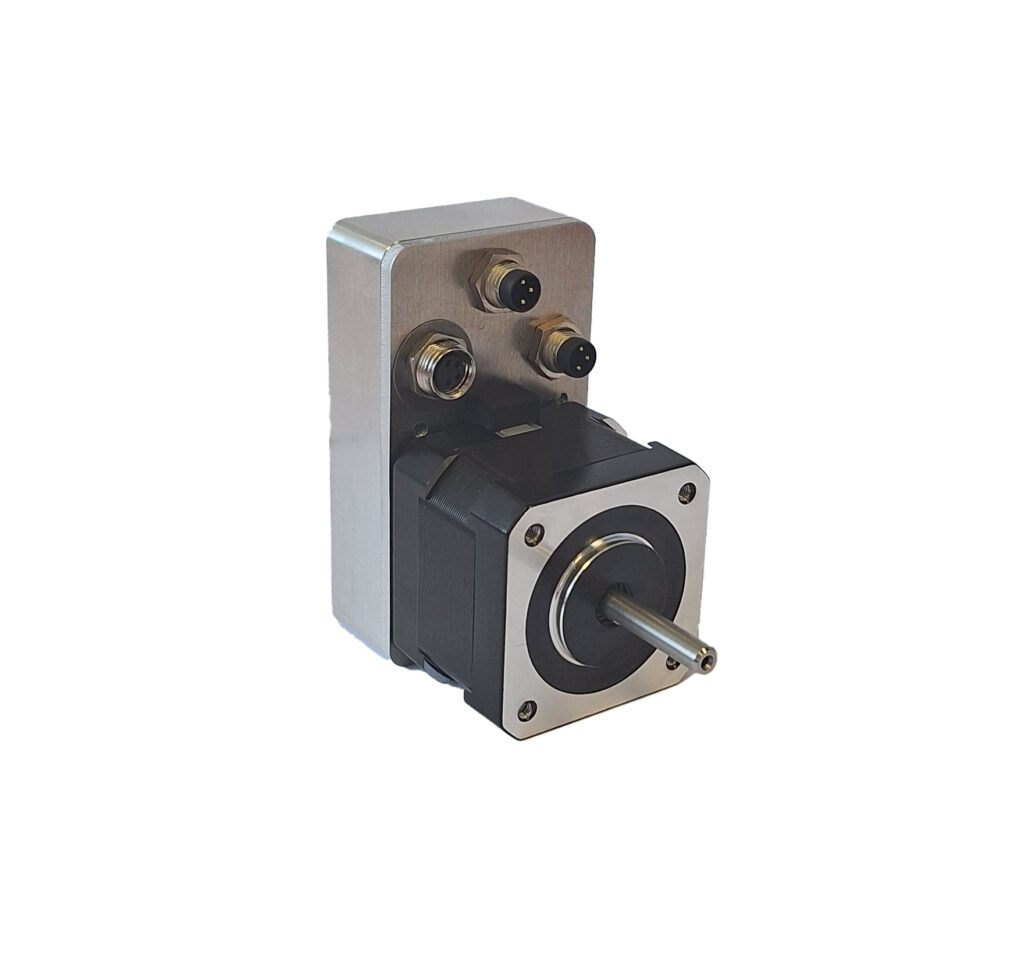

MD42-SP – MotionDrive42-SP
Schrittmotor mit 42mm Flanschmaß (NEMA17) und 0.22 bis 0.70 Nm Haltemoment
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder Modbus Firmware, 24V, 2.2A RMS, 4A Peak
MD42-022-SP
0.22 Nm Haltemoment

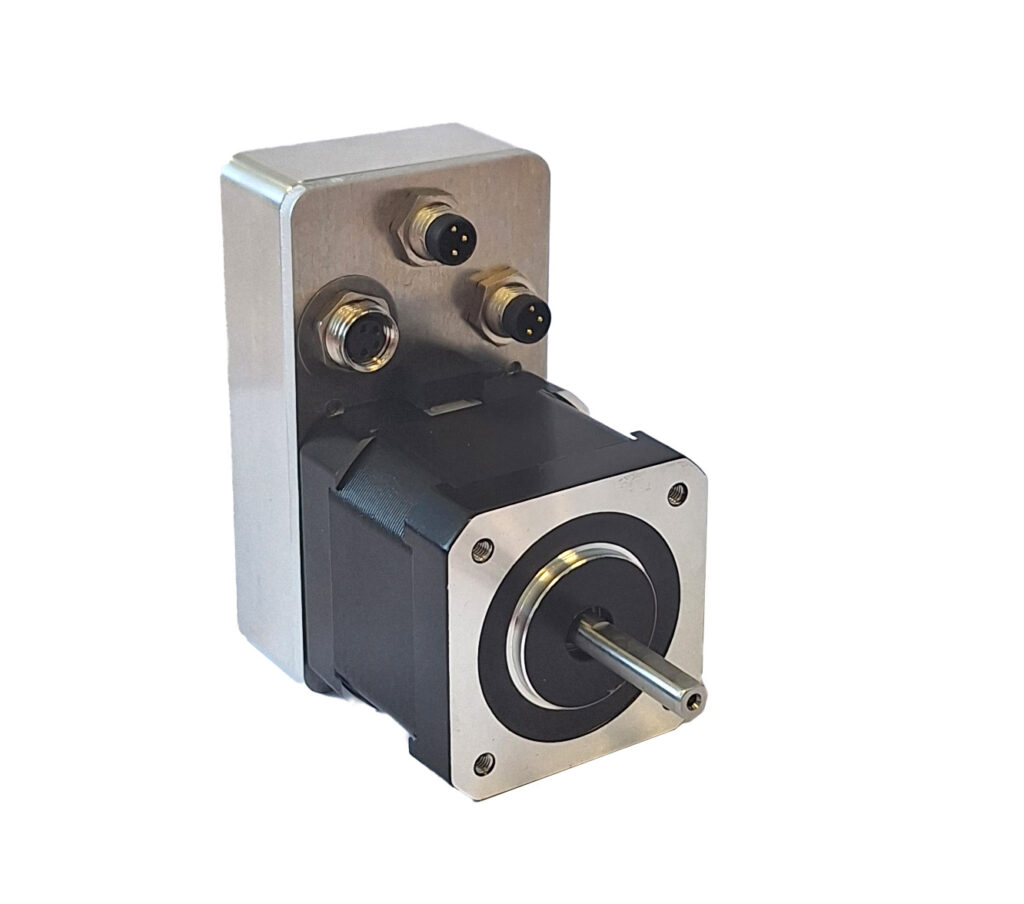

MD42-036-SP
0.36 Nm Haltemoment

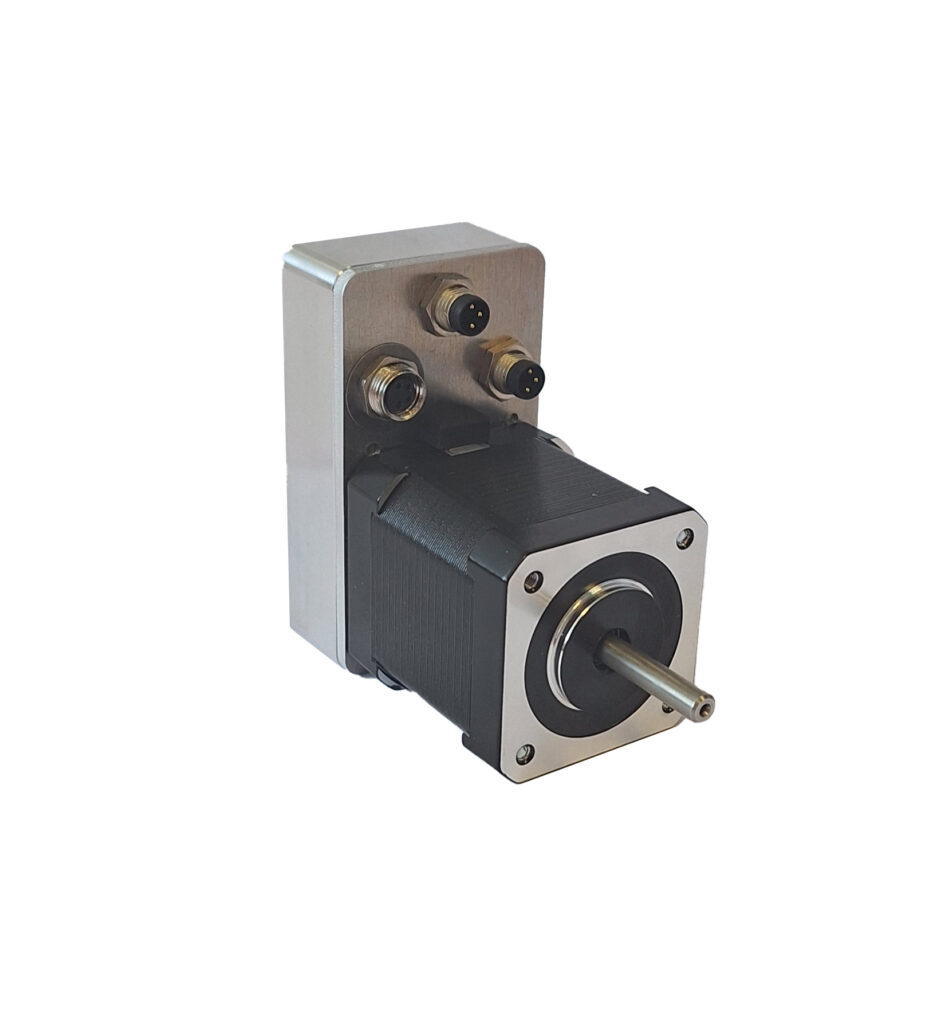

MD42-044-SP
0.44 Nm Haltemoment

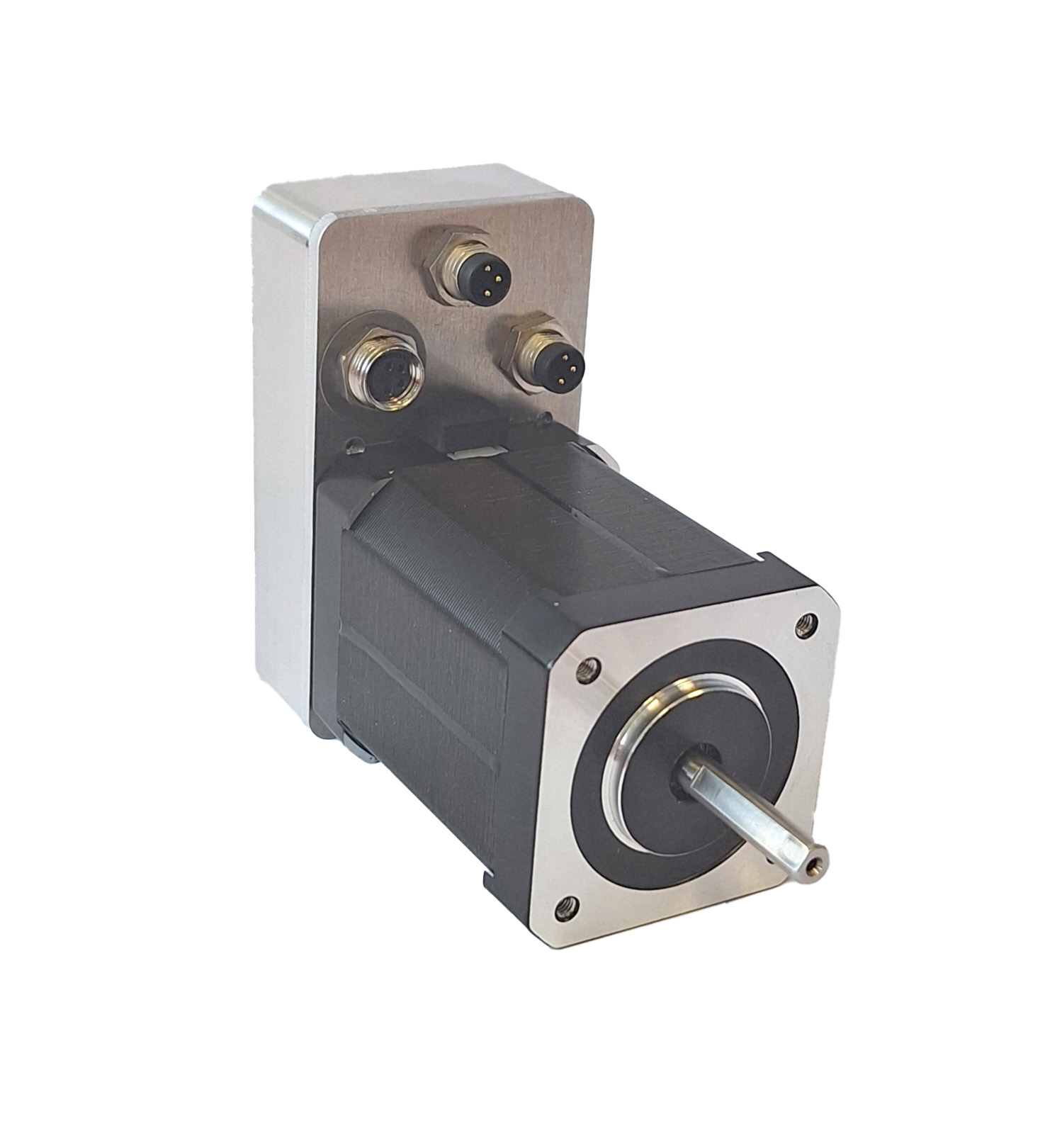

MD42-070-SP
0.70 Nm Haltemoment

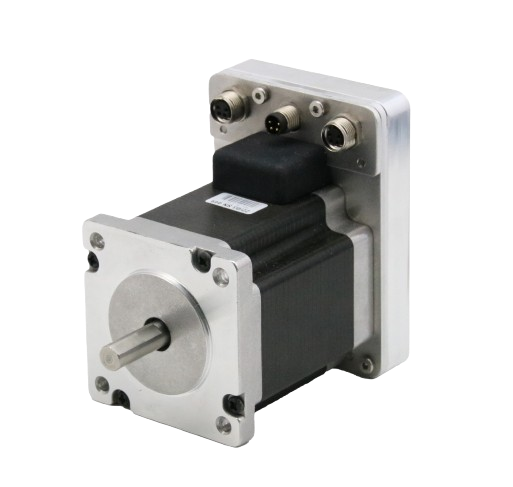

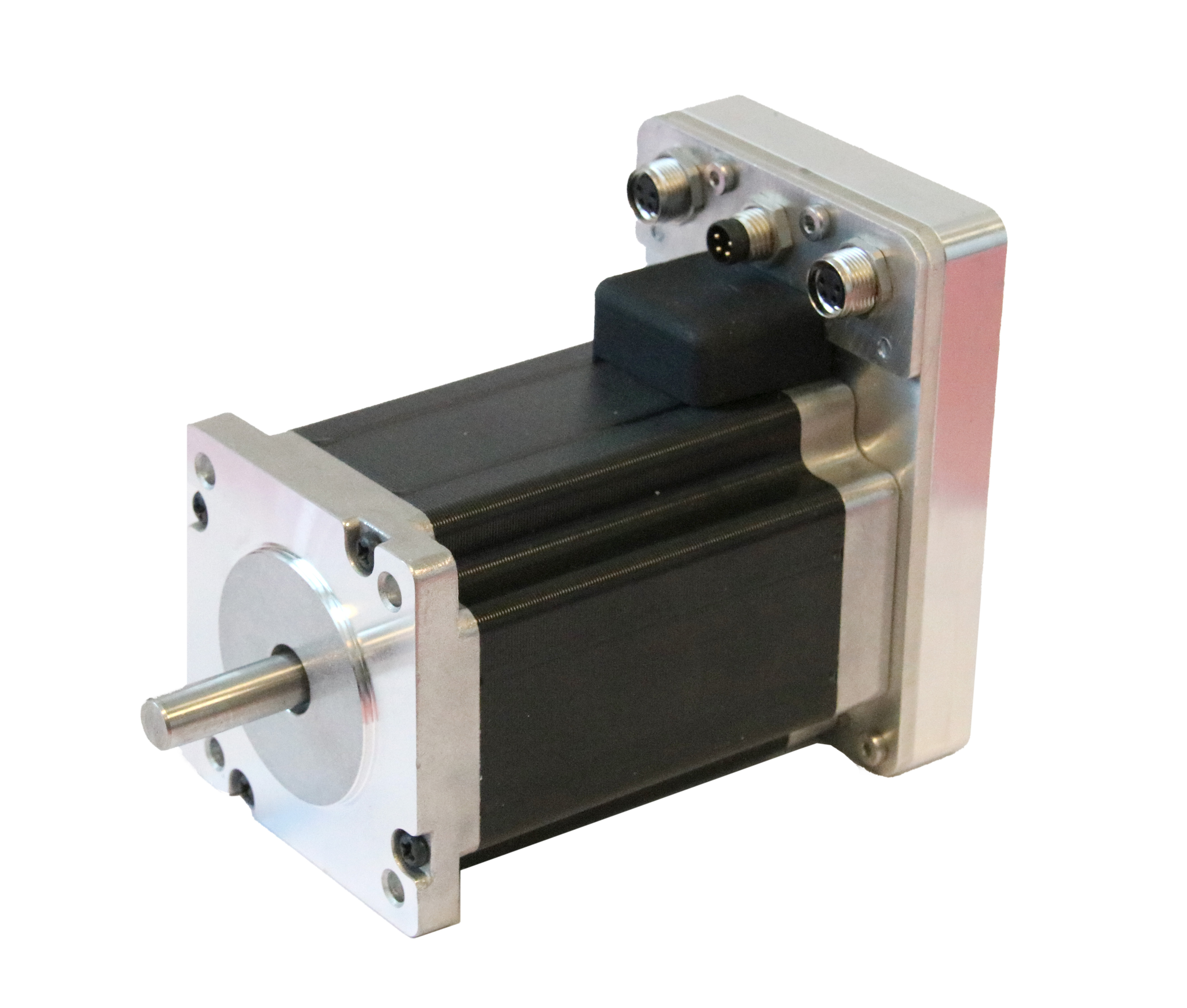

MD60-SP – MotionDrive60-SP
Schrittmotor mit 60mm Flanschmaß (NEMA24) und 2.10 bis 3.00 Nm Haltemoment
Schrittmotorsteuerung mit elektronischer Einheit mit CANopen oder Modbus Firmware, 2.8A RMS, logic 24V – driver 48V
inkl. Metallgehäuse zum Schutz der Elektronik, 1x M8-Stecker und 2x M8-Buchse
MD60-210-SP
2.10 Nm Haltemoment
MD60-300-SP
3.00 Nm Haltemoment
MotionDrive60-SP mit Closed Loop (Endung -C)
im Metallgehäuse
inkl. Metallgehäuse zum Schutz der Elektronik IP42, 1x M8-Stecker und 2x M8-Buchse
mit Closed Loop Magnetencodereauswertung
MD60-210-C-SP
2.10 Nm Haltemoment
MD60-300-C-SP
3.00 Nm Haltemoment
MotionDrive60-SP mit Closed Loop und induktivem Encoder (Endung -CI)
im Metallgehäuse
inkl. Metallgehäuse zum Schutz der Elektronik IP42, 1x M8-Stecker und 2x M8-Buchse
mit Closed Loop Magnetencodereauswertung und induktivem Encoder
MD60-210-CI-SP
2.10 Nm Haltemoment
MD60-300-CI-SP
3.00 Nm Haltemoment
